Detailstandard 10: Detailstandards der CI/CD-Pipeline

1 Zusammenfassung​

Dieses Dokument beschreibt im Kapitel Anforderungen die zu erfüllenden Anforderungen in diesem Standardisierungsbereich. Im Kapitel Standardisierung werden vorgegebene Architekturen und Realisierungen beschrieben. Diese stellen eine Konkretisierung der beschriebenen Anforderungen da.

2 Anforderung​

Die Anforderungen lassen sich unterteilen in die folgenden Aspekte:

  • Verwaltung der Codebase (Softwarelieferant)
  • Qualitätssicherung der Sourcen (Softwarelieferant)
  • Build-Erstellung (Softwarelieferant)
  • Release und Deployment (Softwarelieferant, Softwarebetreiber)

3 Standardisierung​

Grundsätzlich gilt das Whitepaper Standardisierung des Deployments als zentraler Orientierungspunkt für die Ausgestaltung der CI/CD Pipeline.

Die aus diesem Whitepaper übernommenen Vorgaben sind in den folgenden Tabellen mit einer ID WP_SD_... gekennzeichnet.

3.1 Vorgaben für Softwarelieferanten​

3.1.1. Verwaltung der Codebase​

Zur Sicherstellung der Nachvollziehbarkeit von Codeänderungen werden folgende Vorgaben definiert:

IDRolleModal­verbDetailanforderung
WP_SD_5.1_1Software­lieferantSOLLdie Source-Files und Configuration-Files in einem Git-Repository speichern.
WP_SD_5.1_2Software­lieferantSOLLseine Codebase in einem Versionsmanagementsystem verwalten.
WP_SD_5.1_3Software­lieferantSOLLEs soll immer eine eindeutige Korrelation zwischen einer Codebase und einer App bestehen. Jede Änderung ist zu versionieren.
WP_SD_5.1_4Software­lieferantMUSSDas Staging muss in den Repositories berücksichtigt werden. Es muss für jede Stage die zugehörige Codebase bekannt sein.
WP_SD_5.1_5Software­lieferantMUSSFür die Verwaltung des Codes ist ein geeigneter Workflow zu wählen und die Dokumentation für die Nutzenden zugänglich zu machen.
WP_SD_5.1_6Software­lieferantMUSSEs müssen Git-Regeln wie z.B
- Code und Konfigurationen trennen
- Entwicklungs- und Produktion in unterschiedliche Directories trennen
- keine Branches für unterschiedliche Environments verwenden
festgelegt und durchgesetzt werden.
DS_10_A001Software­lieferantMUSSfür die Unveränderlichkeit seiner Releases Sorge tragen. Hierfür muss ein Softwarelieferant ein Code-Repository einsetzen und Releases hierin in einer unveränderlichen Art und Weise ablegen. Für das Code-Repository muss nach BSI-Vorgaben (OPS.1.1.2.A26) eine Backupstrategie eingerichtet werden.

3.1.2. Qualitätssicherung der Sourcen​

Im Rahmen eines automatischen Deployments ist die Qualitätssicherung integraler Bestandteil des Deploymentprozesses.

Aus diesem Grund werden folgende Vorgaben empfohlen:

IDRolleModal­verbDetailanforderung
WP_SD_5.2_1Software­lieferantMUSSFür die (automatisierte) Qualitätssicherung müssen Festlegungen im Projekt getroffen werden.
WP_SD_5.2_2Software­lieferantSOLLDie Prüfung der Sourcen (Sicherheit und Qualität) sollte automatisch erfolgen.
WP_SD_5.2_3Software­lieferantSOLLDas Einchecken und Mergen in Hauptbranches sollte nur bei erfolgreicher Prüfung nach der Ausführung von Unittests abgeschlossen werden können.
WP_SD_5.2_4Software­lieferantMUSSQuelltext und Konfigurationsdaten müssen immer getrennt werden. Eine Anpassung der Konfiguration soll ausschließlich über Konfigurationsobjekte/​Umgebungsvariablen usw. erfolgen.
WP_SD_5.2_5Software­lieferantMUSSEs dürfen keine Credentials, private Schlüssel, Secrets usw. unverschlüsselt im Repository abgelegt werden.
WP_SD_5.2_6Software­lieferantMUSSDas Deployment muss so gestaltet werden, dass die Nutzung der abhängigen Dienste individuell konfiguriert werden kann
DS_10_A002Software­lieferantMUSSdafür Sorge tragen, dass im Rahmen einer automatischen Bereitstellung die Qualitätssicherung integraler Bestandteil des Bereitstellungsprozesses ist. Innerhalb der Qualitätssicherung ist der Code via Tests und Statischer-Code-Analyse zu prüfen 0und ein SBOM zu generieren. Das generierte SBOM ist bei der Bereitstellung des Artefakts mit anzuhängen.

Folgende Punkte sollten explizit betrachtet werden:

IDRolleModal­verbDetailanforderung
WP_SD_5.2_7Software­lieferantSOLLAlle Abhängigkeiten sollen explizit deklariert und isoliert werden.
WP_SD_5.2_8Software­lieferantSOLLDie Prüfung auf Schwachstellen sollte bereits zu einem frühen Zeitpunkt erfolgen.
WP_SD_5.2_9Software­lieferantSOLLEs soll sichergestellt werden, dass SBOMs (Open Source-Tool: Syft = CLI bzw. Go Library) erzeugt und verwendet werden.
WP_SD_5.2_10Software­lieferantMUSSIm Source-Code dürfen keine ungenutzten Bibliotheken referenziert werden.

3.1.3. Build-Erstellung​

IDRolleModal­verbDetailanforderung
WP_SD_5.3_1Software­lieferantMUSSEs muss eine Trennung in Build-, Release- und Run-Phase erfolgen (siehe auch The Twelve-Factor App (öffnet in neuem Tab)).
WP_SD_5.3_2Software­lieferantSOLLEs soll eine Phase Test zwischen Build und Release verwendet werden.
WP_SD_5.3_3Software­lieferantMUSSJeder Build muss eine eindeutige ID haben.
WP_SD_5.3_4Software­lieferantMUSSEine Veränderung des Containers zur Laufzeit ist nicht zulässig. Alle Änderungen müssen über die Versionsverwaltung dokumentiert werden.
WP_SD_5.3_5Software­lieferantSOLLJede Änderung erzeugt eine neue Release. Jedes Release sollte eine eindeutige Release-ID und eine Versionsnummer haben.
WP_SD_5.3_6Software­lieferantMUSSJedes Release muss eindeutig auf die benutzten Komponentenversionen zurückgeführt werden können.
WP_SD_5.3_7Software­lieferantSOLLFür die Versionsnummer soll Semantic Versioning 2.0 genutzt werden
WP_SD_5.3_8Software­lieferantSOLLEs sollen Build-Container („Builder“) für die jeweilige Zielumgebung (Production, Development) verwendet werden. „Builder“ sind temporäre Container, die als Grundlage für den Ziel-Container verwendet werden.
WP_SD_5.3_9Software­lieferantSOLLEs soll ein Set an erlaubten Tools für Produktions-Container definiert werden.
WP_SD_5.3_10Software­lieferantMUSSEin Build muss vollautomatisch erstellt werden, so dass keine Eingriffe in den Build-Prozess erfolgen.
WP_SD_5.3_11Software­lieferantSOLLEs sollen immer die aktuellsten Versionen von Base Images verwendet werden (das sollte durch automatisches Anstoßen der CI/CD-Pipeline erfolgen).
WP_SD_5.3_12Software­lieferantMUSSEin vorgegebener Satz an Meta-Daten (Label von Images) je Build-Vorgang muss mindestens definiert sein (Versionierung, Ersteller, Repository)
WP_SD_5.3_13Software­lieferantSOLLFür die eindeutige Build-Identifikation soll die Verwendung von Sub-Modulen, Branching oder Tagging erfolgen.
WP_SD_5.3_14Software­lieferantSOLLEs sollen Regelsätze für das Tagging verwendet werden (Informationen zu enthaltenen Komponenten sind in den Metadaten zu speichern)
WP_SD_5.3_15Software­lieferantSOLLAlle (externen) Abhängigkeiten sollten explizit deklariert und isoliert sein (z.B. DB-Image).
WP_SD_5.3_16Software­lieferantSOLLAlle unterstützenden Dienste sollen als Ressource lose gekoppelt werden (z.B. Message Broker).
WP_SD_5.3_17Software­lieferantSOLLDie Build-Erstellung erfolgt vollautomatisch.
DS_10_A003Software­lieferantMUSSBuilds werden in separate Phasen unterteilt, mit einer Testphase vor dem Release.
DS_10_A004Software­lieferantMUSSJeder Build erhält eine eindeutige Kennung und Änderungen werden dokumentiert.
DS_10_A005Software­lieferantMUSSBei jedem Release wird eine unveränderbare Version erstellt.
DS_10_A006Software­lieferantMUSSDie Build-Erstellung erfolgt vollautomatisch.

3.1.4. Release und Deployment​

Für die Veröffentlichung von Releases und deren Installation werden folgende Maßnahmen für Softwarelieferanten definiert:

IDRolleModal­verbDetailanforderung
WP_SD_5.4_1Software­lieferantSOLLEs sollen signierte Container (trusted CA) verwendet werden (Sicherstellung, dass das Image von einer vertrauenswürdigen Quelle bezogen wurde).
WP_SD_5.4_2Software­lieferantSOLLEs sollen Build-Regelsätze für das jeweilige Deployment angewendet werden (Best Practices für Build).
WP_SD_5.4_3Software­lieferantMUSSAlle Konfigurationsinformationen für Applikationen müssen außerhalb des Containers gespeichert werden
WP_SD_5.4_4Software­lieferantSOLLEs sollen Kubernetes Config-Maps und Kubernetes Secrets (in verschlüsselter Form) verwendet werden.
WP_SD_5.4_5Software­lieferantMUSSAlle Pod-Definitionen müssen Memory- und CPU-Anforderungen enthalten.
WP_SD_5.4_6Software­lieferantMUSSReadiness- und Liveness-Probes müssen in den Definitionen (z.B. bei Deployments oder StatefulSets) enthalten sein.
WP_SD_5.4_7Software­lieferantSOLLEs sollten PodDisruptionBudgets konfiguriert sein, wenn es zwingend erforderlich ist. Single Pod Disruption Budgets sind zu vermeiden.
WP_SD_5.4_8Software­lieferantMUSSNode Affinity Rules sind auf das zwingend erforderliche Maß zu beschränken (z.B. bei Hardware-Abhängigkeiten).
WP_SD_5.4_9Software­lieferantSOLLAlle Pods sollten terminierbar sein, ohne die Stabilität der Applikation zu gefährden. Dabei ist auch auf Session Handling zu achten.
WP_SD_5.4_10Software­lieferantSOLLDie Auto-Scaling Mechanismen sollen – wenn auf der Plattform verfügbar - genutzt werden können.
WP_SD_5.4_11Software­lieferantSOLLDie Deployments sollen auf Basis des Standard-Update (einzeln je Pod), Blue/Green-oder Canary-Modells möglich sein.
WP_SD_5.4_12Software­lieferantSOLLFehlgeschlagene Deployments sollten über ein Rollback wieder ersetzt werden können.
WP_SD_5.4_13Software­lieferantSOLLEs sollen in einem Container immer nur 1 Dienst und nicht mehrere Dienste (wie z.B. DB und AppServer) laufen.
WP_SD_5.4_14Software­lieferantSOLLDie Application-Logs sollen auf stdout/stderr geschrieben werden, so dass die Zielumgebung für Logs frei gewählt werden kann.
WP_SD_5.4_15Software­lieferantSOLLEs sollen Rate-Limits, Connection-Timeouts und Retries verwendet werden.
WP_SD_5.4_16Software­lieferantSOLLEs soll immer zwischen Build- und Runtime-Images unterschieden werden.
WP_SD_5.4_17Software­lieferantMUSSPods müssen in einem eingeschränkten Security Context laufen (non-root), Least Privilege Prinzip.
WP_SD_5.4_18Software­lieferantSOLLFür die Kommunikation zwischen Pods soll eine Verschlüsselung gemäß BSI Anforderungen (TR-02102) verwendet werden.
WP_SD_5.4_19Software­lieferantSOLLEs soll ein Zero Trust-Modell verwendet werden und die Kommunikation ausgehend von „deny all“ durch Network-Policies explizit definiert werden.
WP_SD_5.4_20Software­lieferantSOLLEs müssen Rolling-Updates möglich sein.
WP_SD_5.4_21Software­lieferantMUSSDie Updates an Datenstrukturen müssen automatisiert möglich sein. Eine Abwärtskompatibilität der Datenstrukturen (Additive Updates) muss über die laufenden Pods während der Updates sichergestellt sein.
WP_SD_5.4_22Software­lieferantSOLLUpdates sollen ohne Betriebsunterbrechung möglich sein. Es bieten sich Microservice-Technologien an.
WP_SD_5.4_23Software­lieferantMUSSDie maximale Anzahl nicht verfügbarer Pods muss definiert werden und darf nicht unterschritten werden.
WP_SD_5.4_24Software­lieferantMUSSDie maximal zulässige Anzahl von Pods und Ressourcen muss so ausgelegt werden, dass Rolling-Updates ausgeführt werden können.

3.1.5. Technische Vorgaben​

Zur Vereinheitlichung der Umgebungen werden folgende technische Vorgaben gemacht:

IDRolleModal­verbDetailanforderung
WP_SD_5.5_1Software­lieferantMUSSAlle Dienste müssen zustandslos implementiert werden.
WP_SD_5.5_2Software­lieferantMUSSAlle Daten müssen in unterstützenden Diensten gespeichert werden, normalerweise einer Datenbank oder persistent Storage.
WP_SD_5.5_3Software­lieferantSOLLEs sollen keine lokalen Speicher der Workernodes benutzt werden, ausgenommen Ephemeral Storage via EmptyDir Mounts.
WP_SD_5.5_4Software­lieferantSOLLDateien sollen so gespeichert werden, dass diese ggf. durch andere Container nachgenutzt werden können, wenn der speichernde Container neu gestartet wird.
WP_SD_5.5_5Software­lieferantMUSSSticky Sessions sind nicht zulässig. Dass Session-Handling muss so implementiert werden, dass die Weitergabe der Sessions zwischen den Pods, z. B. über persistente Speicher, realisiert wird.
WP_SD_5.5_6Software­lieferantMUSSWeb- und Applikationsdienste bringen einen eigenen Web- oder Applikationsserver im Container mit.
WP_SD_5.5_7Software­lieferantMUSSDie Kommunikation zwischen den Diensten erfolgt über dokumentierte Ports und werden über Services (Cluster / Namespace intern) oder Ingress Routen (Cluster extern) implementiert.
WP_SD_5.5_8Software­lieferantMUSSDie eingehende Kommunikation im Cluster beginnt am Ingress-Controller.
WP_SD_5.5_9Software­lieferantSOLLPro Container soll nur ein Dienst laufen.
WP_SD_5.5_10Software­lieferantSOLLDienste gleicher Art sollen gruppiert werden, damit eine horizontale Skalierung unterstützt wird. Das Skalieren soll auf Basis von Prozessen statt auf Basis von Threads realisiert werden.
WP_SD_5.5_11Software­lieferantSOLLEin automatisches horizontales Skalieren der Anwendung soll unterstützt werden.
WP_SD_5.5_12Software­lieferantSOLLHealth-Checks und Monitoring-Punkte in Containern sollen so implementiert werden, dass die automatischen Steuerungsmechanismen der Containerplattform genutzt werden können.
WP_SD_5.5_13Software­lieferantMUSSDie Grenzen für die Instanziierung der Container müssen implementiert werden, z. B. limits und quotas, cpu, memory, anzahl.
WP_SD_5.5_14Software­lieferantSOLLDie Prozesse sollen mittels asynchroner Eventmodelle kommunizieren, um Deadlocks zu verhindern und die Reaktionen auf Benutzereingaben sicherzustellen.
WP_SD_5.5_15Software­lieferantSOLLDas Verhalten der Skalierung sollte immer überwacht werden, um Anomalien zu ermitteln.
WP_SD_5.5_16Software­lieferantMUSSZum Schutz der Plattform und anderer Cluster-Nutzer müssen klare Vorgaben für die Ressourcennutzung definiert sein und ein Monitoring- und Alertsystem etabliert werden.

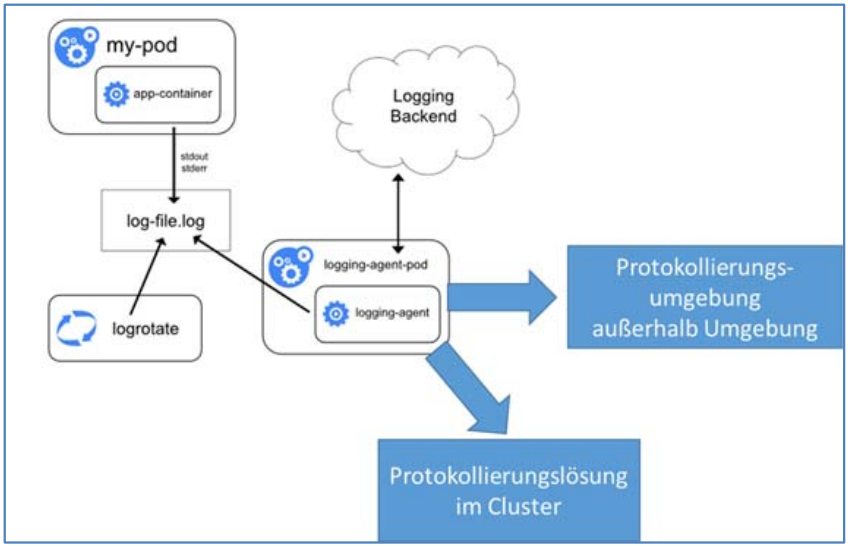

WP_SD_5.5_17Software­lieferantMUSSDie Protokollinformationen werden über stdout und stderr ausgegeben (siehe dazu: Logging Architecture (öffnet in neuem Tab)).
WP_SD_5.5_18Software­lieferantMUSSEine benötigte Revisionssicherheit der Protokollierung wird außerhalb der Containerumgebung sichergestellt.
WP_SD_5.5_19Software­lieferantSOLLSoftwarebetreiber und Softwareentwickler sollen auf die Protokollierungslösung im Cluster zugreifen können.
WP_SD_5.5_20Software­lieferantMUSSSoftwarebetreiber und Softwareentwickler dürfen im regulären Betrieb keine Benutzerinteraktionen über stdout und stderr ausgegeben.
Die Protokollierung zur Nachvollziehbarkeit in der Anwendung soll in der Anwendung erfolgen, z. B. in der Datenbank.
WP_SD_5.5_21Software­lieferantSOLLFür die Protokollierung soll der syslog-Standard beziehungsweise standardisierte JSON Formate der Logging Systeme (Splunk, Elastic, Loki) verwendet werden, damit eine einheitliche Auswertbarkeit der Daten erreicht werden kann.
WP_SD_5.5_22Software­lieferantSOLLDebuginformationen sollen im produktiven Betrieb ausschließlich im Rahmen des Problemmanagements zur Fehlersuche zeitlich begrenzt ausgegeben werden. (siehe dazu Logging Architecture (öffnet in neuem Tab))

3.2 Vorgaben für Softwarebetreiber​

3.2.1 Release und Deployment​

IDRolleModal­verbDetailanforderung
WP_SD_6.1_1Software­betreiberSOLLEs sollen signierte Container (trusted CA) verwendet werden (Sicherstellung, dass das Image von einer vertrauenswürdigen Quelle bezogen wurde).
WP_SD_6.1_2Software­betreiberSOLLEs sollen Build-Regelsätze für das jeweilige Deployment angewendet werden (Best Practices für Build).
WP_SD_6.1_3Software­betreiberMUSSAlle Konfigurationsinformationen für Applikationen müssen außerhalb des Containers gespeichert werden.
WP_SD_6.1_4Software­betreiberSOLLEs sollen Kubernetes Config-Maps und Kubernetes Secrets (in verschlüsselter Form) verwendet werden.
WP_SD_6.1_5Software­betreiberMUSSAlle Pod-Definitionen müssen Memory- und CPU-Anforderungen enthalten.
WP_SD_6.1_6Software­betreiberMUSSReadiness- und Liveness-Probes müssen in den Definitionen (z.B. bei Deployments oder StatefulSets) enthalten sein.
WP_SD_6.1_7Software­betreiberSOLLEs sollten PodDisruptionBudgets konfiguriert sein, wenn es zwingend erforderlich ist. Single Pod Disruption Budget sind zu vermeiden.
WP_SD_6.1_8Software­betreiberMUSSNode Affinity Rules sind auf das zwingend erforderliche Maß zu beschränken (z.B. bei Hardware-Abhängigkeiten).
WP_SD_6.1_9Software­betreiberSOLLAlle Pods sollten terminierbar sein, ohne die Stabilität der Applikation zu gefährden. Dabei ist auch auf Session Handling zu achten.
WP_SD_6.1_10Software­betreiberSOLLDie Auto-Scaling Mechanismen sollen – wenn auf der Plattform verfügbar - genutzt werden können.
WP_SD_6.1_11Software­betreiberSOLLDie Deployments sollen auf Basis des Standard-Update (einzeln je Pod), Blue/Green- oder Canary-Modells möglich sein
WP_SD_6.1_12Software­betreiberSOLLFehlgeschlagene Deployments sollten über ein Rollback wieder ersetzt werden können.
WP_SD_6.1_13Software­betreiberSOLLEs sollen in einem Container immer nur 1 Dienst und nicht mehrere Dienste (wie z.B. DB und AppServer) laufen
WP_SD_6.1_14Software­betreiberSOLLDie Application-Logs sollen auf stdout/stderr geschrieben werden, so dass die Zielumgebung für Logs frei gewählt werden kann.
WP_SD_6.1_15Software­betreiberSOLLEs sollen Rate-Limits, Connection-Timeouts und Retries verwendet werden.
WP_SD_6.1_16Software­betreiberSOLLEs soll zwischen Build- und Runtime-Images unterschieden werden.
WP_SD_6.1_17Software­betreiberMUSSPods müssen in einen eingeschränkten Security Context laufen (non-root), Least Privilege Prinzip.
WP_SD_6.1_18Software­betreiberSOLLFür die Kommunikation zwischen Pods soll eine Verschlüsselung gemäß BSI-Anforderungen (TR-02102) verwendet werden
WP_SD_6.1_19Software­betreiberSOLLEs soll ein Zero Trust-Modell verwendet werden und die Kommunikation ausgehend von „deny all“ durch Network-Policies explizit definiert werden.
WP_SD_6.1_20Software­betreiberMUSSEs müssen Rolling-Updates möglich sein.
WP_SD_6.1_21Software­betreiberMUSSDie Updates an Datenstrukturen müssen automatisiert möglich sein. Eine Abwärtskompatibilität der Datenstrukturen (Additive Updates) muss über die laufenden Pods während der Updates sichergestellt sein.
WP_SD_6.1_22Software­betreiberSOLLUpdates sollen ohne Betriebsunterbrechung möglich sein. Es bieten sich Microservice-Technologien an
WP_SD_6.1_23Software­betreiberMUSSDie maximale Anzahl nicht verfügbarer Pods muss definiert werden und darf nicht überschritten werden.
WP_SD_6.1_24Software­betreiberMUSSDie maximal zulässige Anzahl von Pods und Ressourcen muss so ausgelegt werden, dass Rolling-Updates ausgeführt werden können.
WP_SD_6.1_25Software­betreiberMUSSDas Deployment muss vollautomatisch ausgeführt werden können.
WP_SD_6.1_26Software­betreiberSOLLInit Container sollten nur nach Notwendigkeit genutzt werden (z.B. für Initialisierung von Strukturen auf verwendeten Persistent Volumes oder für komplexe Startup Probes)
WP_SD_6.1_27Software­betreiberMUSSWenn eine Migration beim Start der Anwendung ausgeführt wird, müssen die healthCheck-Mechanismen der Clusterüberwachung ohne Einschränkung unterstützt werden, z.B liveness-Probe.
WP_SD_6.1_28Software­betreiberMUSSDie Nutzung der Konsole (REPL) im Referenz- und Produktivbetrieb ist auf das Notwendigste zu beschränken.
WP_SD_6.1_29Software­betreiberMUSSEinmalig auszuführende Skripte dürfen nicht nachgeladen werden und müssen Bestandteil des Deployments sein.
WP_SD_6.1_30Software­betreiberMUSSAdmin-Prozesse laufen gegen ein Release und benutzen dieselbe Codebase und Konfiguration wie jeder Prozess, der gegen ein Release läuft.
WP_SD_6.1_31Software­betreiberMUSSAdministrationscode wird mit dem App-Code ausgeliefert, um Synchronisationsprobleme zu vermeiden.
WP_SD_6.1_32Software­betreiberSOLLDer Softwarebetreiber soll die automatische Skalierung der Anwendung umsetzen.
WP_SD_6.1_33Software­betreiberMUSSSoftwarelösungen müssen transaktionsorientiert implementiert werden, damit der kurzfristige Ausfall von Containern, z. B. durch Neustart, kompensiert werden kann.
WP_SD_6.1_34Software­betreiberSOLLSessions sollen beim Neustart der Anwendung erhalten bleiben.
WP_SD_6.1_35Software­betreiberSOLLEs sollen DevSecOps-Prinzipien durchgängig angewendet werden.
WP_SD_6.1_36Software­betreiberSOLLEs soll eine vollständige CI- und CD-Pipeline mit einer nachvollziehbaren Verwaltung der Änderungen aufgebaut und verwendet werden.
WP_SD_6.1_37Software­betreiberSOLLDie Stages Ref, Test, Prod sollen entsprechend den Beschreibungen und den fachlichen und funktionalen Anforderungen aufgebaut sein:
- Referenzumgebung
- Testumgebung
- Produktionsumgebung
WP_SD_6.1_38Software­betreiberMUSSWeitere Anforderungen aus dem Maßnahmenkatalog zur Standardisierung zwischen Datenzentralen:
- SYS.1.6.A9 Eignung für Container-Betrieb (S)
- APP.4.4.A21 Regelmäßiger Restart von Pods (H)
- SYS.1.6.A11 Nur ein Dienst pro Container (S)
- APP.4.4.A11 Überwachung der Container (S)
- SYS.1.6.A12 Verteilung sicherer Images (S)
- SYS.1.6.A13 Freigabe von Images (S)
- SYS.1.6.A23 Unveränderlichkeit der Container (H)
- SYS.1.6.A14 Aktualisierung von Images (S)
WP_SD_6.1_39Software­betreiberSOLLDer Softwarelieferant und der Softwarebetreiber sollen die kritischen Vorgänge identifizieren und eine Auditierfähigkeit der Lösung sicherstellen. Siehe auch Cloud Auditing Data Federation (öffnet in neuem Tab)
DS_10_A007Software­betreiberMUSSdas Ausbringen sowie Aktualisieren der gelieferten Software planen. Im Fehlerfall ist die Möglichkeit eines Rollbacks vorzuhalten. Um den Betrieb zu verschlanken ist wo möglich eine automatisierte Continous Deployment Pipeline zu erstellen (s. Detailstandard 16: Deployment von Softwareloesungen)

3.2.2 Vorgaben zum Test​

IDRolleModal­verbDetailanforderung
WP_SD_6.2_1Software­betreiberMUSSEs muss ein Testmanagement für jede Anwendung etabliert werden.
WP_SD_6.2_2Software­betreiberSOLLDie gelieferte Softwareversion soll hinsichtlich der Eignung für den Produktivbetrieb geprüft werden auf die Erfüllung von:
- funktionalen Anforderungen und
- nicht funktionalen Anforderungen (z. B. Performance, Sicherheit, Architektur).
WP_SD_6.2_3Software­betreiberSOLLDie Tests sollen entlang der Pipeline möglichst automatisiert durchgeführt werden.
WP_SD_6.2_4Software­betreiberMUSSDie Tests müssen fortlaufend bei allen Aktualisierungen im notwendigen, vorher definierten Ausmaß durchgeführt werden.
WP_SD_6.2_5Software­betreiberSOLLAutomatisierte Tests sollten so früh wie möglich in der Pipeline angeordnet werden und möglichst vor manuellen Tests durchgeführt werden um Ressourcen zu schonen.
WP_SD_6.2_6Software­betreiberMUSSAm Ende der Tests steht die Freigabe für die Produktion. Dieses kann ggf. auch automatisch erfolgen.
WP_SD_6.2_7Software­betreiberMUSSEs muss klar geregelt und nachvollziehbar sein, wann eine automatisierte Freigabe erfolgen darf, z. B. nur beim Patch von Grundimages.
WP_SD_6.2_8Software­betreiberMUSSTestergebnisse und Freigaben müssen dokumentiert und kommuniziert werden.

3.2.3 Vorgaben für den Betrieb​

IDRolleModal­verbDetailanforderung
WP_SD_6.3_1Software­betreiberMUSSEs muss ein Monitoring auf Cluster- und auf Namespace-Ebene eingerichtet sein (Admin und User-Monitoring).
WP_SD_6.3_2Software­betreiberMUSSDie applikationsspezifischen Metriken müssen definiert sein. Diese müssen überwacht werden und mittels Schwellwerte Alarmen und Warnungen auslösen
WP_SD_6.3_3Software­betreiberMUSSEs muss ein Logging (STOUT, STDERR) auf Pod-Ebene bzw. auf Cluster-Ebene eingerichtet sein (Admin und User-Logging).
WP_SD_6.3_4Software­betreiberSOLLDas Cluster-Auditing soll per default aktiviert sein und Auffälligkeiten müssen protokolliert werden, so dass entsprechende Alarme verfügbar sind (z. B. für ein SIEM).
WP_SD_6.3_5Software­betreiberSOLLDie Updates des Clusters sollen unterbrechungsfrei durchgeführt werden.
WP_SD_6.3_6Software­betreiberSOLLEs soll sichergestellt werden, dass die Anwendungen bei Cluster-Updates auch unterbrechungsfrei weiterlaufen können.
WP_SD_6.3_7Software­betreiberMUSSDie erforderlichen Security-Updates sind möglichst zeitnahe einzusetzen.
WP_SD_6.3_8Software­betreiberSOLLApplikations-Updates sollen so regelmäßig erfolgen, dass keine deprecated Komponenten verwendet werden müssen.
WP_SD_6.3_9Software­betreiberMUSSEs muss ein Backup-/Recovery-Prozess sowohl auf Cluster- als auch auf Persistenz-Ebene eingesetzt werden.
WP_SD_6.3_10Software­betreiberSOLLDie Datensicherung soll auch die externe Registry und das Git-Repository (Image Copy) umfassen.
WP_SD_6.3_11Software­betreiberMUSSSämtliche Veränderungen am Cluster und jedes Deployment müssen protokolliert werden.
WP_SD_6.3_12Software­betreiberSOLLDie Protokollierung soll lt. BSI OPS.1.1.5 erfolgen.
WP_SD_6.3_13Software­betreiberSOLLAnwendungen sollen so implementiert werden, dass sie redundant betrieben werden können.
WP_SD_6.3_14Software­betreiberSOLLAnwendungen sollen so implementiert werden, dass Containerinstanzen möglichst klein sind sowie beliebig erzeugt und gelöscht werden können. -> automatische Skalierbarkeit
WP_SD_6.3_15Software­betreiberMUSSNotwendige Ressourcen und Quotas (CPU, RAM, Storage, Anzahl von Pods (Skalierung)) müssen definiert werden. Es muss abgesichert werden, dass ausreichende Ressourcen zur Verfügung stehen und die Quotas nicht überschritten werden können.
WP_SD_6.3_16Software­betreiberSOLLParameter zur Anomalieerkennung sollten unter Einbeziehung des Dev(Sec)Ops-Teams definiert werden.
WP_SD_6.3_17Software­betreiberMUSSEs muss ein Prozess zum Zertifikatsmanagement inkl. Erstellung, Speicherung und Erneuerung etabliert werden.

3.2.4 Vorgaben zum Logmanagement​

Folgende Vorgaben werden im Whitepaper Standardisierung des Deployments für das Logmanagement zur Vereinheitlichung definiert:

Logmanagement

IDRolleModal­verbDetailanforderung
WP_SD_6.4_1Software­betreiberMUSSDie Protokollinformationen werden über stdout und stderr ausgegeben.
- Dokumentation dazu: Logging Architecture (öffnet in neuem Tab)
WP_SD_6.4_2Software­betreiberMUSSEine benötigte Revisionssicherheit der Protokollierung wird außerhalb der Containerumgebung sichergestellt.
WP_SD_6.4_3Software­betreiberSOLLSoftwarebetreiber und –entwickler sollen auf die Protokollierungslösung im Cluster zugreifen können.
WP_SD_6.4_4Software­betreiberMUSSSoftwarebetreiber und –entwickler dürfen im regulären Betrieb keine Benutzerinteraktionen über stdout und stderr ausgegeben. Die Protokollierung zur Nachvollziehbarkeit in der Anwendung soll in der Anwendung erfolgen (z.B. in der Datenbank oder über ein applikationsspezifisches Logging).
WP_SD_6.4_5Software­betreiberSOLLFür die Protokollierung soll der syslog-Standard beziehungsweise standardisierte JSON -Formate der Logging Systeme (Splunk, Elastic, Loki) genutzt werden, damit eine einheitliche Auswertbarkeit der Daten erreicht werden kann.
WP_SD_6.4_6Software­betreiberSOLLDebuginformationen sollen im produktiven Betrieb ausschließlich im Rahmen des Problemmanagements zur Fehlersuche zeitlich begrenzt ausgegeben werden.

3.2.5 Technische Vorgaben​

IDRolleModal­verbDetailanforderung
WP_SD_6.5_1Software­betreiberMUSSAlle Dienste müssen zustandslos implementiert werden.
WP_SD_6.5_2Software­betreiberMUSSAlle Daten müssen in unterstützenden Diensten gespeichert werden, normalerweise einer Datenbank oder persistent Storage.
WP_SD_6.5_3Software­betreiberSOLLEs sollen keine lokalen Speicher der Workernodes benutzt werden, ausgenommen Ephemeral Storage via EmptyDir Mounts
WP_SD_6.5_4Software­betreiberSOLLDateien sollen so gespeichert werden, dass diese ggf. durch andere Container nachgenutzt werden können, wenn der speichernde Container neu gestartet wird.
WP_SD_6.5_5Software­betreiberMUSSSticky Sessions sind nicht zulässig. Dass Session-Handling muss so implementiert werden, dass die Weitergabe der Sessions zwischen den Pods, z. B. über persistente Speicher, realisiert wird.
WP_SD_6.5_6Software­betreiberMUSSWeb- und Applikationsdienste bringen einen eigenen Web- oder Applikationsserver im Container mit.
WP_SD_6.5_7Software­betreiberMUSSDie Kommunikation zwischen den Diensten erfolgt über dokumentierte Ports und werden über Services (Cluster / Namespace intern) oder Ingress Routen (Cluster extern) implementiert.
WP_SD_6.5_8Software­betreiberMUSSDie eingehende Kommunikation im Cluster beginnt am Ingress-Controller.
WP_SD_6.5_9Software­betreiberSOLLPro Container soll nur ein Dienst laufen.
WP_SD_6.5_10Software­betreiberSOLLDienste gleicher Art sollen gruppiert werden, damit eine horizontale Skalierung unterstützt wird. Das Skalieren soll auf Basis von Prozessen statt auf Basis von Threads realisiert werden.
WP_SD_6.5_11Software­betreiberSOLLEin automatisches horizontales Skalieren der Anwendung soll unterstützt werden.
WP_SD_6.5_12Software­betreiberSOLLHealth-Checks und Monitoring-Punkte in Containern sollen so implementiert werden, dass die automatischen Steuerungsmechanismen der Containerplattform genutzt werden können.
WP_SD_6.5_13Software­betreiberMUSSDie Grenzen für die Instanzierung der Container müssen implementiert werden, z. B. limits und quotas, cpu, memory, anzahl.
WP_SD_6.5_14Software­betreiberSOLLDie Prozesse sollen mittels asynchroner Eventmodelle kommunizieren, um Deadlocks zu verhindern und die Reaktionen auf Benutzereingaben sicherzustellen.
WP_SD_6.5_15Software­betreiberSOLLDas Verhalten der Skalierung sollte immer überwacht werden, um Anomalien zu ermitteln.
WP_SD_6.5_16Software­betreiberMUSSZum Schutz der Plattform und anderer Cluster-Nutzer müssen klare Vorgaben für die Ressourcennutzung definiert sein und ein Monitoring- und Alert-System etabliert werden.

3.2.6 Messbarkeit​

IDRolleModal­verbDetailanforderung
WP_SD_6.6_1Software­betreiberSOLLDie für den Betrieb der Container zugewiesenen Rechenressourcen sollten messbar sein, und Unternehmen, die den Cluster nutzen, sollen dafür verantwortlich sein.
WP_SD_6.6_2Software­betreiberSOLLEine Messfunktion, die die zugewiesenen Rechenressourcen erfasst und diese zur Verrechnung aggregiert und automatisiert bereitstellt, soll verfügbar sein.
WP_SD_6.6_3Software­betreiberSOLLEs sollten wichtige Metriken zum Lebenszyklus der Softwarelösungen gemessen werden (z.B. Releasehäufigkeit, Fehleranfälligkeit etc.).
WP_SD_6.6_4Software­betreiberSOLLEs sollen Service Level Parameter definiert, gemessen und automatisiert berichtet werden.

Anhang​

Referenzdokumente​

DokumentLinkPDF
Whitepaper Standardisierung des Deploymentsnur PDFWhitepaper PDF (öffnet in neuem Tab)
DVC Detailstandards - (16) Deployment von SoftwarelösungenDetailstandard 16: "Deployment von Softwarelösungen"Detailstandard 16 PDF
