Architektur Portalverbund

Der Portalverbund besteht aus

  1. den Redaktionssystemen der Portalverbundteilnehmer (Quellsystemen), die Informationen zu Verwaltungsleistungen, zuständigen Organisationseinheiten und Online-Diensten bereitstellen,
  2. dem Online-Gateway, das die Informationen aus allen Quellsystemen zusammenführt und konsolidiert zur Verfügung stellt und
  3. Verwaltungsportalen (Zielsystem) der Portalverbundteilnehmer, in denen die Leistungsdaten zur Anzeige kommen.

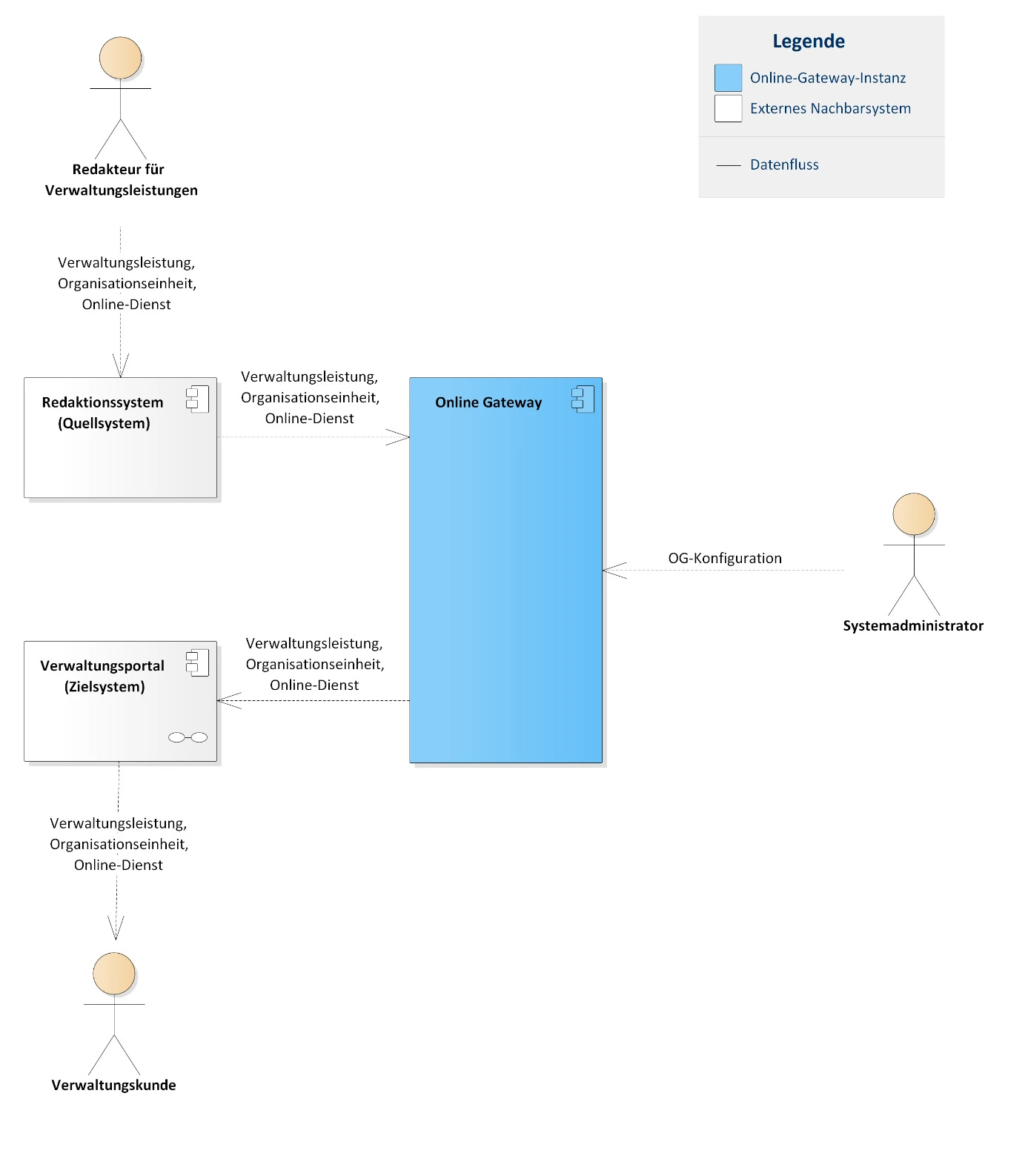

In der nachfolgenden Abbildung ist die grundsätzliche Funktionsweise des Portalverbunds noch einmal vereinfacht in Form eines Datenflussdiagramms dargestellt.

Diagramm mit dem Datenfluss von Verwaltungsleistungen vom Redaktionssystem über das Online-Gateway bis zum Ziel-Verwaltungsportal.

Datenfluss im Portalverbund

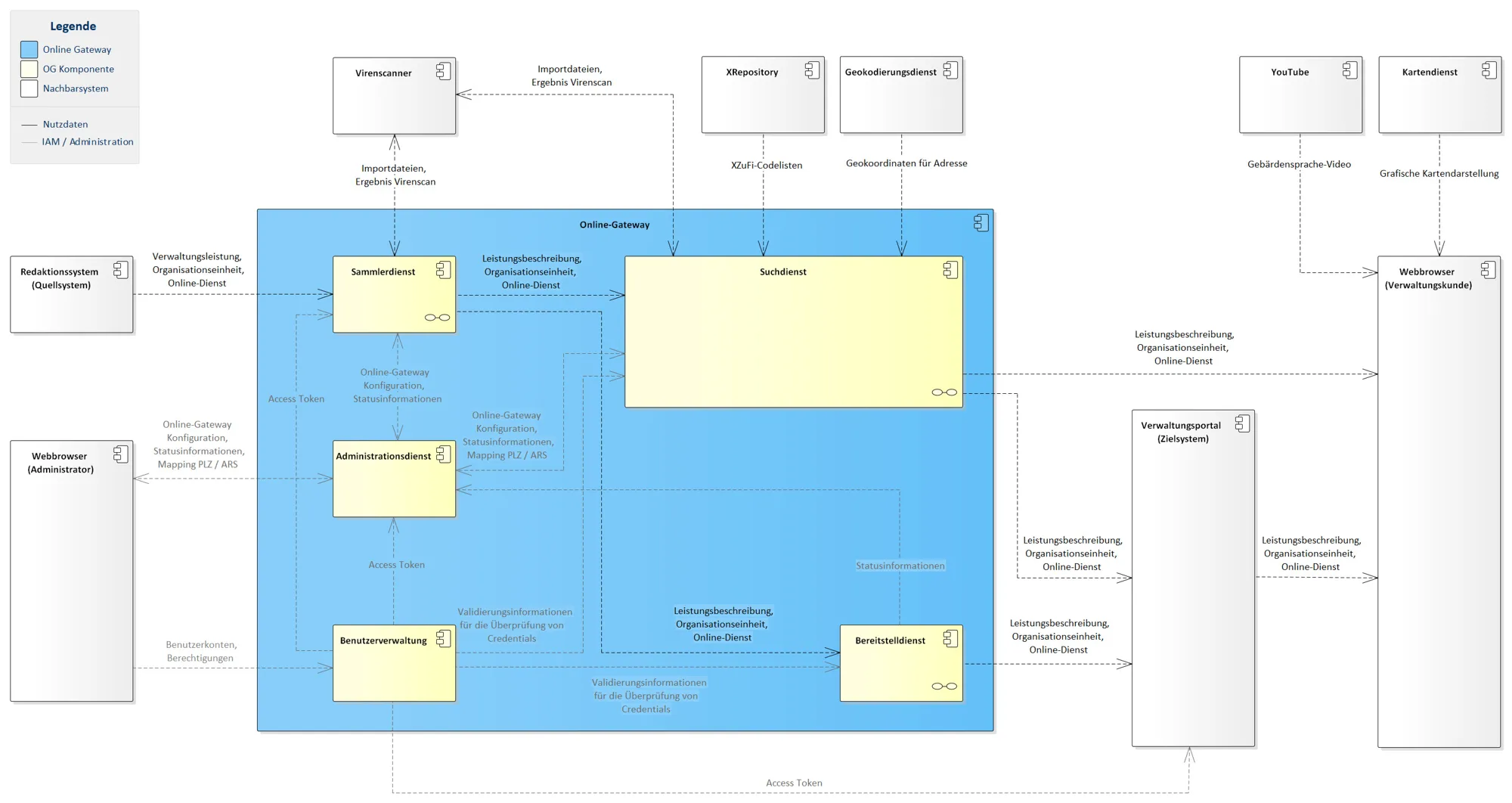

Redakteure für Verwaltungsleistungen erstellen Beschreibungen in ihren Redaktionssystemen (Quellsysteme). Von dort werden diese Informationen an das Online-Gateway übertragen. Alle Verwaltungsportale (Zielsysteme), die die Suchen & Finden Funktionalität des Portalverbunds nutzen wollen, können entsprechende Suchanfragen direkt an das Online-Gateway senden und erhalten die entsprechende Antwort. Ein Verwaltungsportal (Zielsystem) kann die Leistungsdaten aber auch komplett über eine entsprechende API abrufen. Die Abbilung zeigt die fachliche Architektur des Online-Gateways auf Komponentenniveau und den Datenfluss innerhalb des Online-Gateways.

Architekturdiagramm der fachlichen Architektur des Online-Gateways. Es zeigt die internen Kernkomponenten (wie Sammlerdienst, Suchdienst und Bereitstelldienst) sowie deren Datenaustausch mit externen Quell-, Ziel- und Nachbarsystemen.Fachliche Architektur des Online-Gateways

Der Suchdienst ist eine der wesentlichen Komponenten in der Architektur der Online-Gateways und für das Beantworten von Suchanfragen zu Verwaltungsleistungen verantwortlich.
