Datenflüsse

Bereitstelldienst administrieren​

In den folgenden Abbildungen sind die technischen Datenflüsse des Sammlerdienstes in Form von UML-Sequenzdiagrammen dargestellt. Die Darstellungen bezieht sich dabei auf die Außensicht. Die Sammlerdienst-internen Datenflüsse (z. B. von Anwendungsschicht zu Datenbankschicht) sind nicht dargestellt. Ebenso wurde auf eine Darstellung der PVOG-internen Kommunikationsflüsse für die Authentifizierung der PVOG-Komponenten untereinander verzichtet.

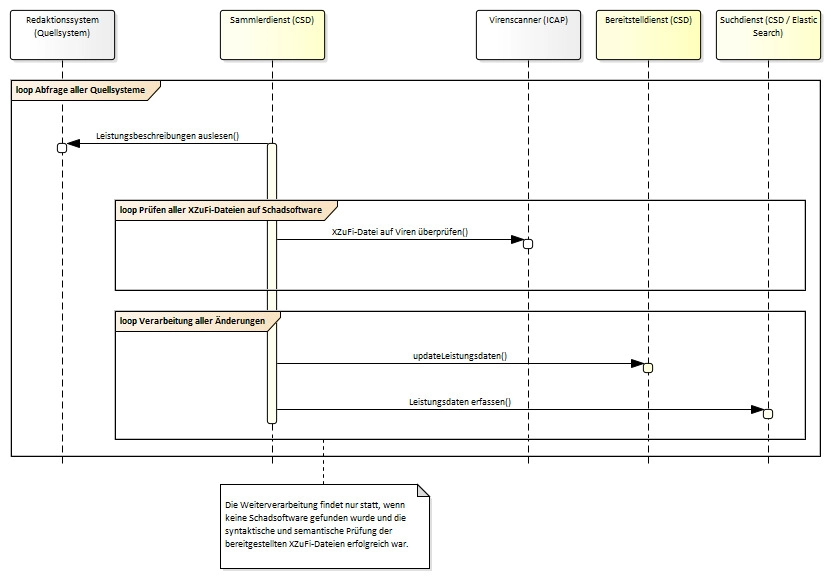

Das Diagramm zeigt den Datenfluss zum Abfragen und Verwalten von Leistungsdaten. Es veranschaulicht, wie der Sammlerdienst in einer Hauptschleife Leistungsbeschreibungen aus den Quellsystemen ausliest, die zugehörigen XZuFi-Dateien über einen Virenscanner prüft und die Daten bei erfolgreicher Validierung in einer weiteren Schleife an den Bereitstelldienst sowie den Suchdienst zur Weiterverarbeitung überträgt.

Leistungsdaten abfragen und verteilen

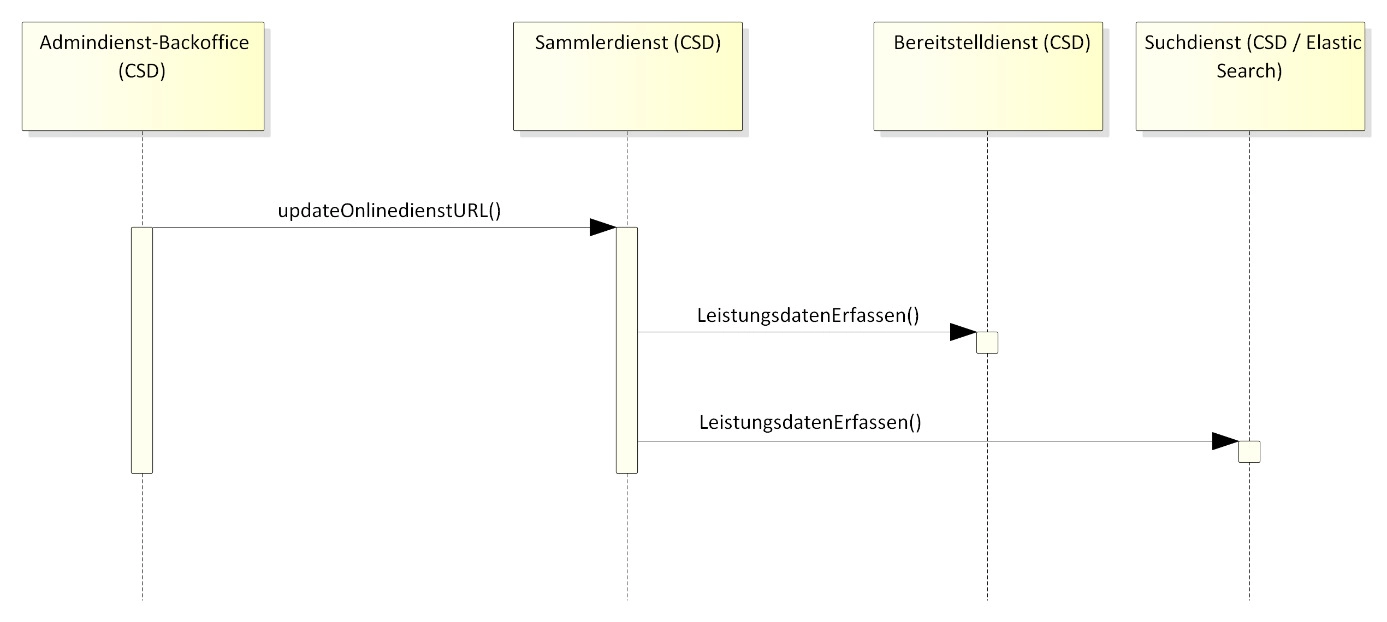

Das Diagramm veranschaulicht, wie das Admindienst-Backoffice eine URL-Aktualisierung an den Sammlerdienst übermittelt, welcher die betroffenen Leistungsdaten daraufhin umgehend zur Neuerfassung an den Bereitstelldienst und den Suchdienst weiterleitet.Sammlerdienst Administration – Notfall-Update einer Online-Dienst-URL

Grundsätzlich werden für jedes Quellsystem zunächst die aktuellen Daten vom Quellsystem abgerufen. Anschließend findet die Überprüfung der heruntergeladenen Daten auf Schadsoftware statt (siehe auch „Auf Viren prüfen (IF_039)“), sowie die Prüfung auf syntaktische und semantische Korrektheit der bereitgestellten XZuFi-Dateien.

Danach werden im Sammlerdienst die Änderungen gegenüber dem bis dato vorgehaltenen Datenbestand bestimmt. Im nächsten Schritt werden die Änderungen an den Bereitstelldienst und Suchdienst im Online-Gateway kommuniziert.

Die detaillierten Beschreibungen der verwendeten Schnittstellen sind den nachfolgenden Seiten zu entnehmen.
