Datenflüsse

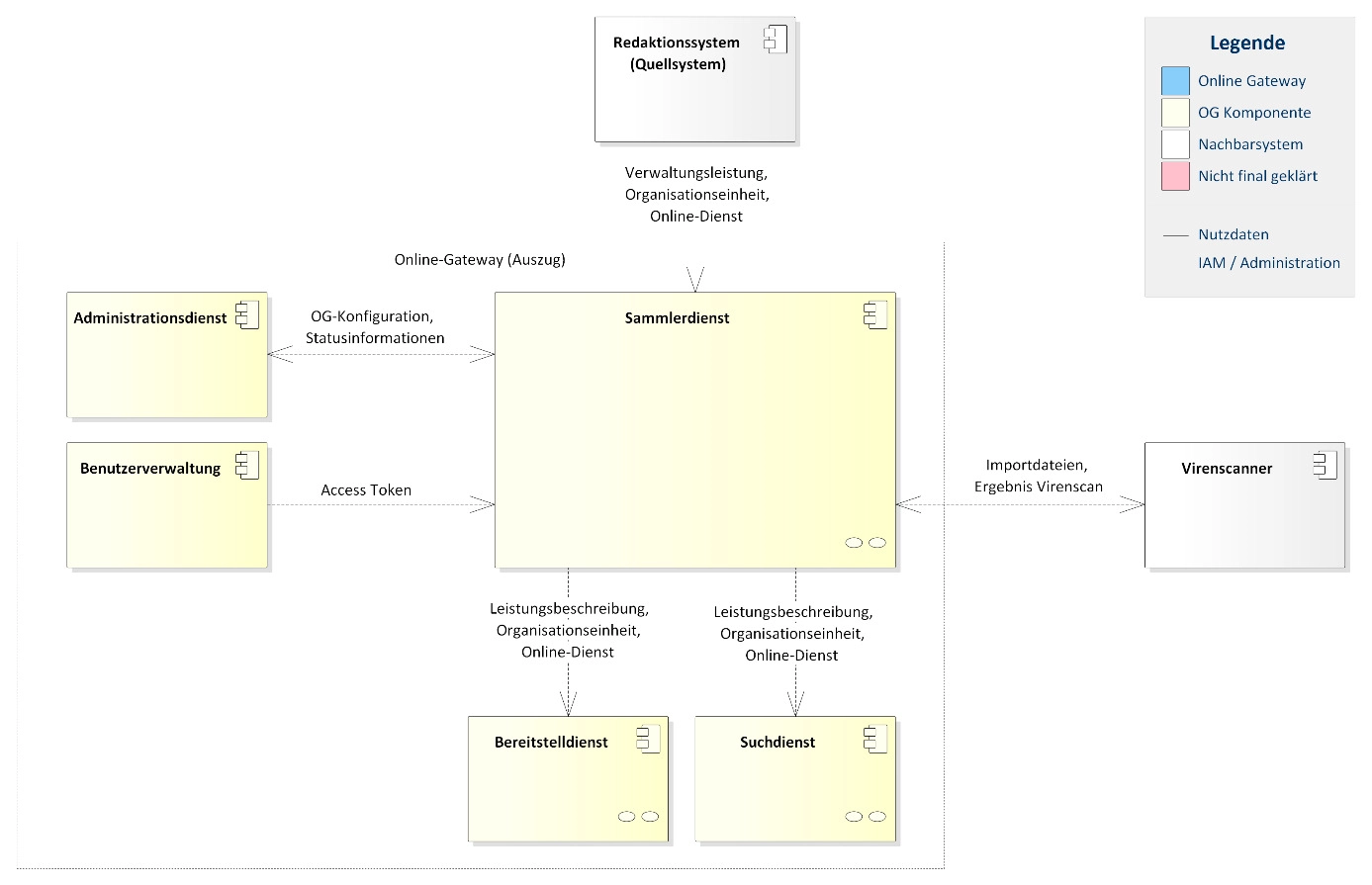

Die Abbildung zeigt das Datenflussdiagramm für die Komponente Sammlerdienst auf oberster Ebene (Kontextdiagramm).

Kontextdiagramm

In der nachstehenden Tabelle sind alle in der Abbildung dargestellten Datenflüsse aufgelistet.

Tabelle durchsuchen

Administrationsdienst	Konfiguration des Sammlerdienstes (z. B. Verbindungsdaten für Redaktionssysteme, Notfall-Update für die URL eines Online-Dienstes)	Eingehend
Administrationsdienst	Abrufen von Statusinformationen	Ausgehend
Bereitstelldienst	Änderungen der Beschreibungen von Verwaltungsleistungen für die weitere Verarbeitung im Online-Gateway.	Ausgehend
Benutzerverwaltung (IAM)	Zugangsdaten (in Form von Access Tokens) für den Sammlerdienst für den Zugriff auf andere Online-Gateway-Komponenten.	Eingehend
Benutzerverwaltung (IAM)	Zugangsdaten für die Nutzung der Push-Schnittstelle.	Eingehend
Benutzerverwaltung (IAM)	Access Tokens mit Berechtigungen zur Nutzung der Push-Schnittstelle.	Ausgehend
Redaktionssystem (Quellsystem)	Beschreibungen von Verwaltungsleistungen, bzw. geänderte Beschreibungen von Verwaltungsleistungen in Form von XZuFi-Dateien	Eingehend
Suchdienst	Änderungen der Beschreibungen von Verwaltungsleistungen für die weitere Verarbeitung im Online-Gateway.	Ausgehend
Virenscanner	Von den angebundenen Redaktionssystemen heruntergeladene XZuFi-Dateien.	Ausgehend
Virenscanner	Ergebnis der Überprüfung bereitgestellter XZuFi-Dateien auf Schadsoftware.	Eingehend
